Wielkość nominalna 50, funkcja rozdzielcza z kontrolą pozycji suwaka i powierzchnią montażową ISO4401
Pokrywa sterująca dla 2/2 zaworów do wbudowania.
- Kontrola pozycji suwaka
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LFA ..E |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 2950 |

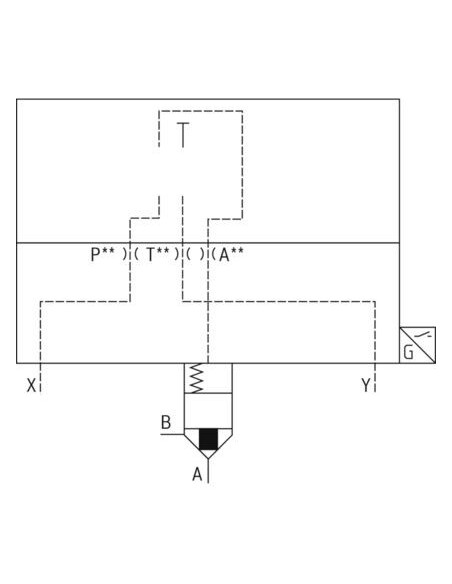

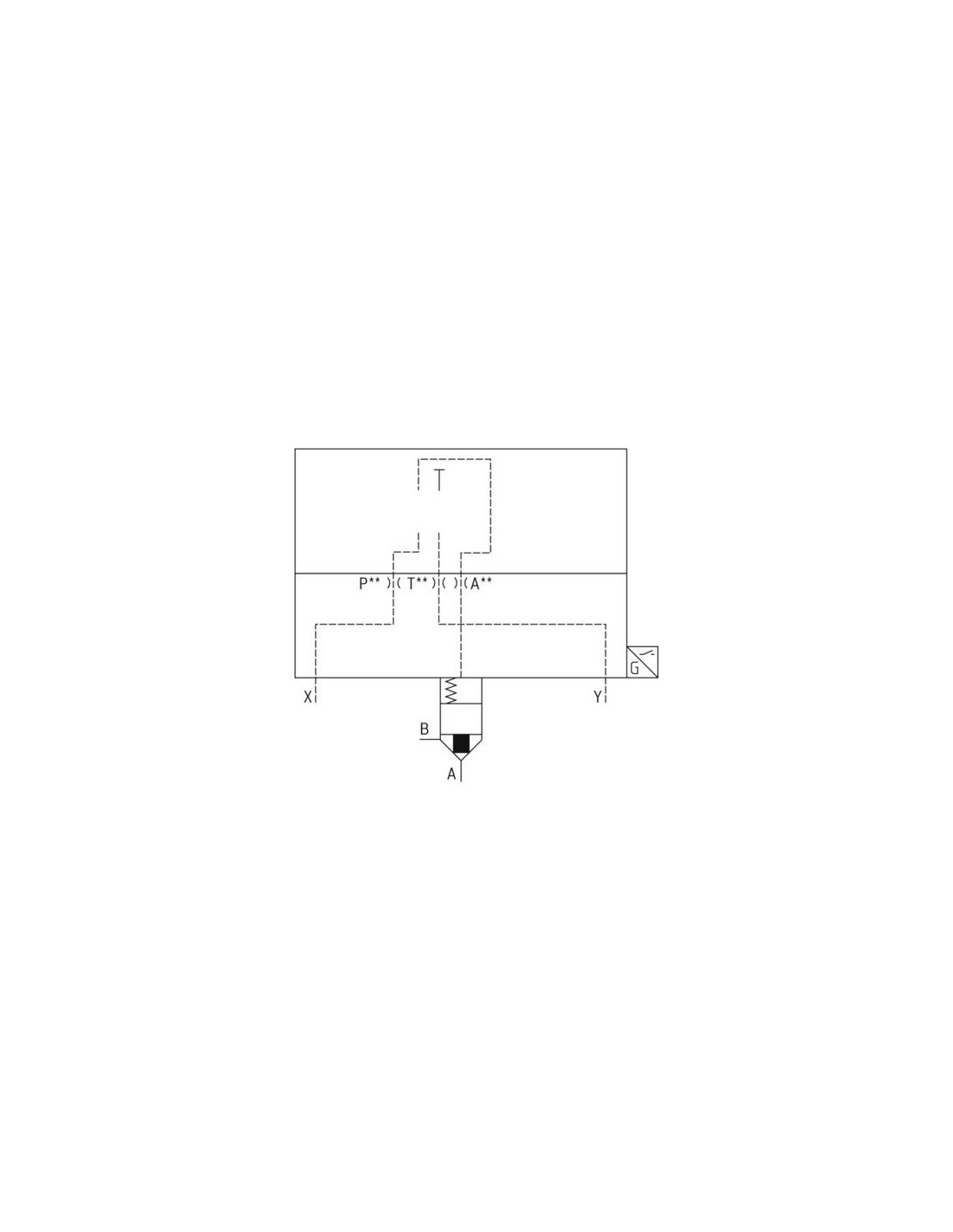

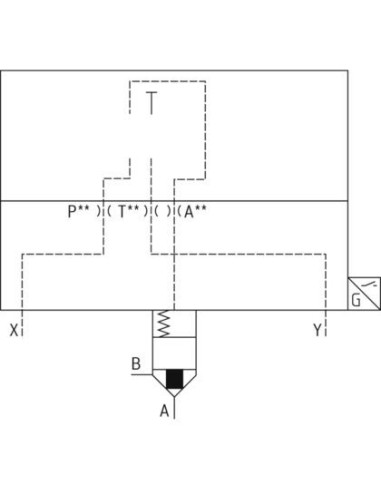

| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 50 |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 20.1 |
Pokrywa zaworu logicznego LFA50EWA-7X/CB20DQMG24 – zastosowanie i funkcje
Pokrywa zaworu logicznego LFA50EWA-7X/CB20DQMG24 (kod produktu: R900740894) to specjalistyczny element hydrauliczny przeznaczony do zabudowy w zaawansowanych systemach sterowania przepływem cieczy. Urządzenie jest dedykowane do rozwiązań rozdzielczych z kontrolą pozycji suwaka, bazujących na powierzchni montażowej zgodnej z normą ISO 4401. Pozwala to na łatwą integrację z innymi podzespołami hydraulicznymi zgodnie z przyjętymi standardami.
Typowe zastosowania i możliwości wykorzystania pokrywy hydraulicznej
Pokrywa sterująca LFA50EWA-7X/CB20DQMG24 znajduje zastosowanie przede wszystkim w układach przemysłowych, gdzie wymagane są wysokie parametry ciśnienia, niezawodność oraz precyzja sterowania przepływem. Dzięki kontroli pozycji suwaka i dwóm pozycjom roboczym jest chętnie wybierana do takich obszarów jak:
- Automatyzacja linii produkcyjnych
- Systemy hydrauliki siłowej w maszynach budowlanych
- Układy zasilania pras i cylindrów hydraulicznych
- Zawory logiczne w instalacjach przemysłowych
Najważniejsze zalety pokrywy LFA50EWA-7X/CB20DQMG24
Pokrywa hydrauliczna logiczna cechuje się stabilną i wytrzymałą konstrukcją, umożliwiającą pracę przy maksymalnym ciśnieniu roboczym do 420 bar oraz natężeniu przepływu sięgającym 2950 l/min. Zastosowane uszczelnienia NBR oraz kompatybilność z różnorodnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) gwarantują wysoką trwałość i niezawodność nawet w wymagających warunkach pracy.
- Dwustanowa kontrola pozycji suwaka zwiększa bezpieczeństwo i kontrolę nad procesem hydraulicznym
- Standard izolacji oraz gniazdo elektryczne zgodne z EN 175301-803 umożliwiają bezpieczne i szybkie podłączenie
- Zgodność z normą podłączenia ISO 7368 zapewnia szeroką kompatybilność
- Montaż na płycie ułatwia instalację oraz modernizację systemów hydraulicznych
Opis konstrukcji i normy techniczne
Pokrywa zaworu logicznego LFA50EWA-7X/CB20DQMG24 została zaprojektowana zgodnie ze standardami branżowymi ISO i EN, co pozwala na jej pewne, trwałe oraz bezpieczne stosowanie w różnorodnych układach hydraulicznych. Kompaktowa forma i nominalna wielkość 50 umożliwiają jej integrację w systemach wymagających dużych przepływów i wysokiego ciśnienia.
