Wielkość nominalna 63, funkcja rozdzielcza z kontrolą pozycji suwaka
Pokrywa sterująca dla 2/2 zaworów do wbudowania.
- Kontrola pozycji suwaka
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LFA ..E |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 5000 |

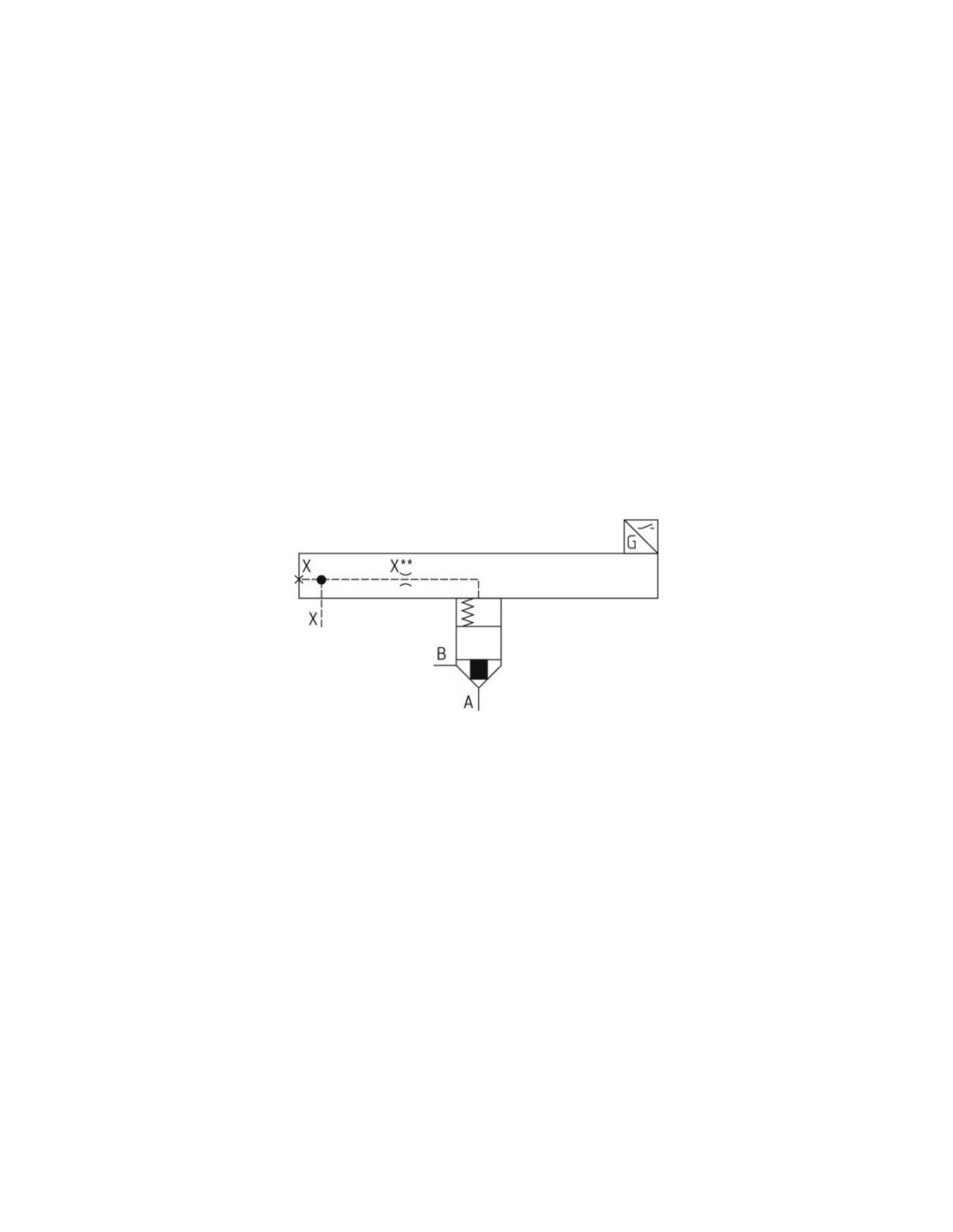

| Symbol graficzny suwaka | A → B, B → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 63 |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 42.6 |
Pokrywa zaworu logicznego LFA63E-7X/CA20DQMG24F – zastosowanie i funkcje
Pokrywa zaworu logicznego LFA63E-7X/CA20DQMG24F o kodzie produktu R900766771 jest elementem przeznaczonym do zabudowy w nowoczesnych systemach hydrauliki siłowej. Konstrukcja umożliwia precyzyjną kontrolę pozycji suwaka, co zwiększa niezawodność układów sterowania hydraulicznego. Produkt spełnia wymogi normy ISO 7368 w zakresie schematu przyłączy i jest kompatybilny z rodziną produktów LFA ..E.
Najważniejsze zalety pokrywy zaworu logicznego
- Możliwość zastosowania w systemach wysokociśnieniowych – maksymalne ciśnienie robocze do 420 bar.
- Duży przepływ hydrauliczny – obsługuje nawet do 5000 l/min, dzięki czemu sprawdza się w rozbudowanych układach przemysłowych.
- Dwukierunkowa funkcja suwaka (A ↔ B) – zapewnia elastyczność pracy i szerokie możliwości konfiguracji obiegu.
- Kontrola pozycji suwaka – zwiększa bezpieczeństwo i precyzję działania systemu hydraulicznego.
- Montaż na płycie – łatwość integracji z różnymi typami zaworów 2/2.
- Uniwersalność przyłączy – 3-biegunowe złącze zgodne z normą EN 175301-803.
- Kompaktowa konstrukcja – rozmiar nominalny 63 zapewnia wytrzymałość przy zachowaniu umiarkowanej masy (42,6 kg).
- Odporność na różne rodzaje cieczy hydraulicznych – zgodność z płynami HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Trwałe uszczelnienia NBR – gwarantują długą żywotność oraz szczelność układu.
Typowe zastosowanie pokrywy zaworu logicznego
Pokrywa sterująca LFA63E-7X/CA20DQMG24F znajduje zastosowanie w zaawansowanych systemach automatyki przemysłowej, maszynach produkcyjnych, instalacjach rozdzielaczy hydraulicznych oraz systemach bezpieczeństwa, gdzie niezbędne jest precyzyjne zarządzanie przepływem cieczy i kontrola pozycji zaworów. Produkt jest rekomendowany do układów wymagających pracy pod wysokim ciśnieniem oraz przy dużym natężeniu przepływu, w tym w przemyśle ciężkim i energetycznym.
Możliwości i korzyści technologiczne
Zastosowanie pokrywy zaworu LFA63E-7X/CA20DQMG24F umożliwia podniesienie efektywności oraz niezawodności działania instalacji hydraulicznych. Kontrola pozycji suwaka ułatwia szybką reakcję systemu na zmiany parametrów pracy, a także ogranicza ryzyko awarii. Obsługa różnych rodzajów cieczy hydraulicznych oraz wysokie parametry przepływu czynią ten komponent uniwersalnym rozwiązaniem, gotowym do pracy w najtrudniejszych warunkach eksploatacyjnych, zarówno na liniach produkcyjnych, jak i w infrastrukturze energetycznej czy górniczej.
