Dostępny
Wielkość nominalna 16, , P2 → P1, , , , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne wyrównanie ciśnienia na wybranych przyłączach.
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | ZDC10,16,25,32 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 150 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 16 |
| Liczba przyłączy | 4 |
| Napięcie zasilające | 24 VDC |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 5.06 |

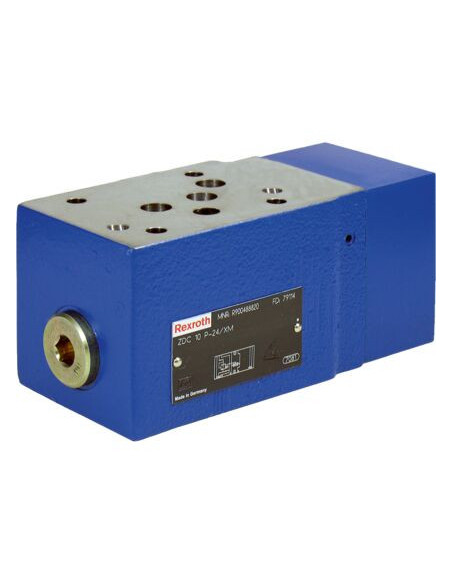

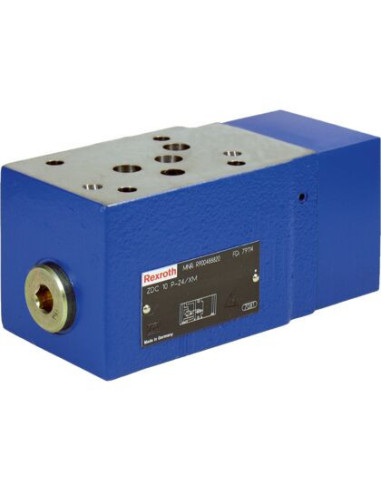

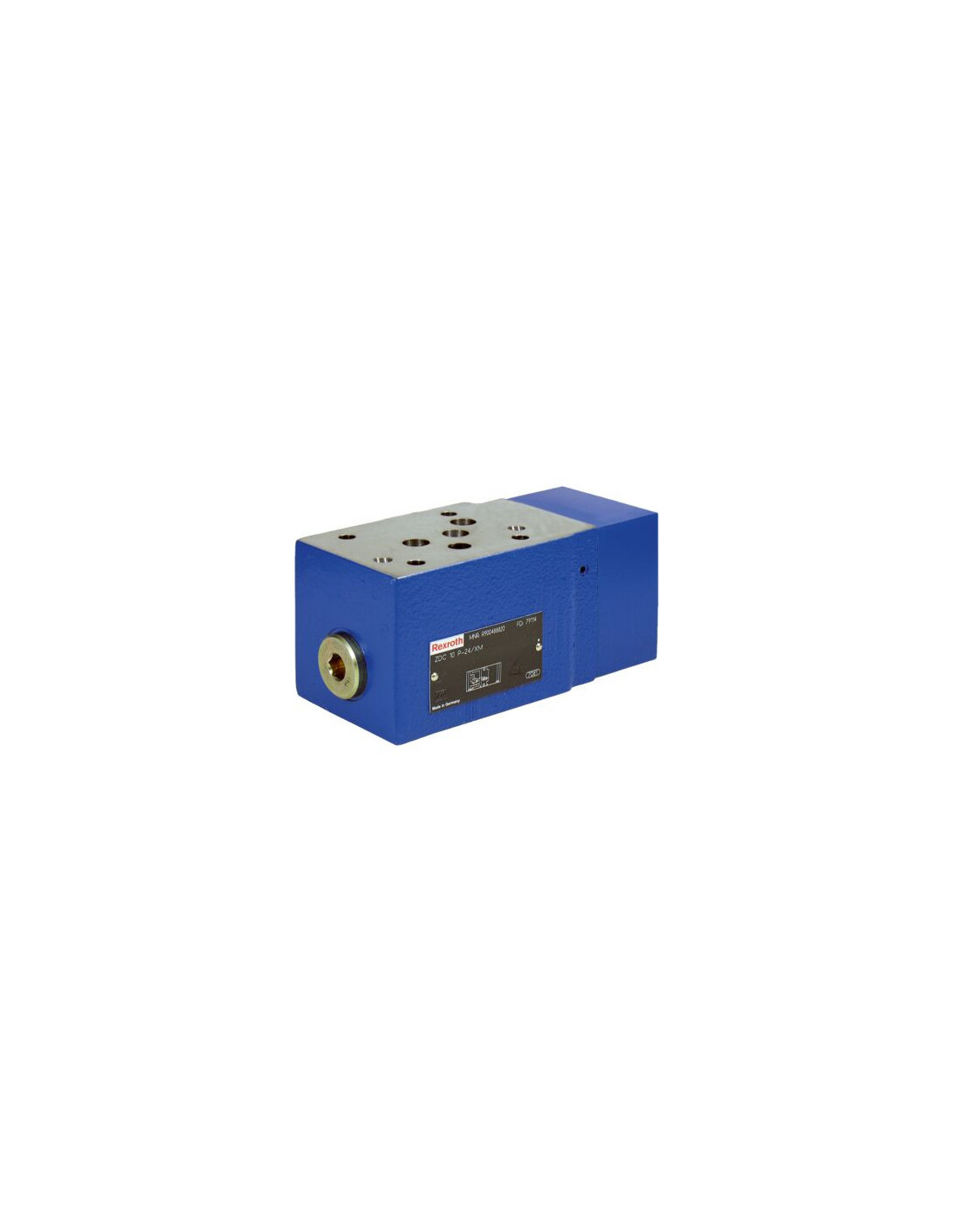

Kompensator ciśnienia hydrauliczny ZDC16P-2X/XM Rexroth – zastosowanie i charakterystyka
Kompensator ciśnienia Rexroth ZDC16P-2X/XM o kodzie produktu R900489669 to zaawansowany zawór suwakowy wykorzystywany w przemysłowych układach hydraulicznych. Przystosowany do pracy w wysokim przedziale mocy, znajduje zastosowanie wszędzie tam, gdzie kluczowe jest precyzyjne wyrównanie ciśnienia pomiędzy wybranymi przyłączami. Kompaktowa budowa i wysoka niezawodność to cechy definiujące ten typ zaworu.
Główne zalety kompensatora ciśnienia ZDC16P-2X/XM
- Stabilizacja ciśnienia – zawór umożliwia efektywne wyrównanie ciśnienia pomiędzy obszarami P2 a P1, co wpływa na utrzymanie prawidłowych parametrów pracy całego układu hydraulicznego.
- Bezpośrednie działanie – gwarantuje szybką reakcję urządzenia na zmiany ciśnienia, zapewniając bezpieczeństwo oraz ochronę podzespołów instalacji hydraulicznych.
- Wszechstronność zastosowań – kompensator dedykowany jest do różnorodnych zastosowań przemysłowych, takich jak maszyny produkcyjne, układy hydrauliki siłowej, linie automatyzacji czy instalacje energetyczne.
- Solidna konstrukcja – wysoka trwałość dzięki zastosowaniu wysokogatunkowych materiałów oraz uszczelnień NBR, wytrzymałość na maksymalne ciśnienie robocze wynoszące aż do 350 bar.
Zastosowanie kompensatorów ciśnienia w układach hydraulicznych
Kompensator ciśnienia ZDC16P-2X/XM sprawdza się przede wszystkim jako element zabezpieczający przed niepożądanymi skokami ciśnienia oraz umożliwiający utrzymanie stabilnych warunków pracy w rozbudowanych systemach hydraulicznych. Może być wykorzystywany w:
- przemysłowych liniach produkcyjnych,
- maszynach budowlanych i górniczych,
- układach pras hydraulicznych,
- instalacjach technologicznych wymagających precyzyjnej regulacji oraz zabezpieczenia obwodów ciśnieniowych.
Konstrukcja oraz kompatybilność kompensatora ZDC Rexroth
Produkt przeznaczony jest do montażu na płycie pośredniej zgodnie z normą przyłączy ISO 4401-07-07-0-05. Kompensator jest kompatybilny z popularnymi cieczami hydraulicznymi, takimi jak HL, HLP, HLPD, HVLP, HVLPD oraz HFC. Waga urządzenia wynosi 5,06 kg, co zapewnia stabilność montażu oraz łatwość integracji w istniejących systemach.
