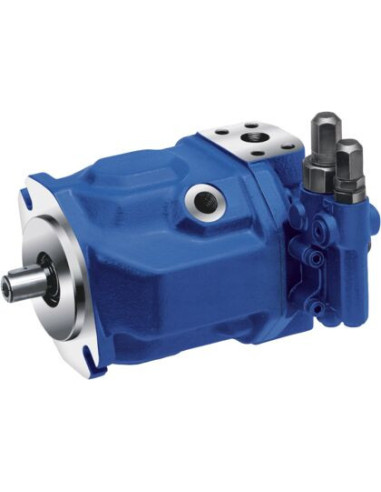

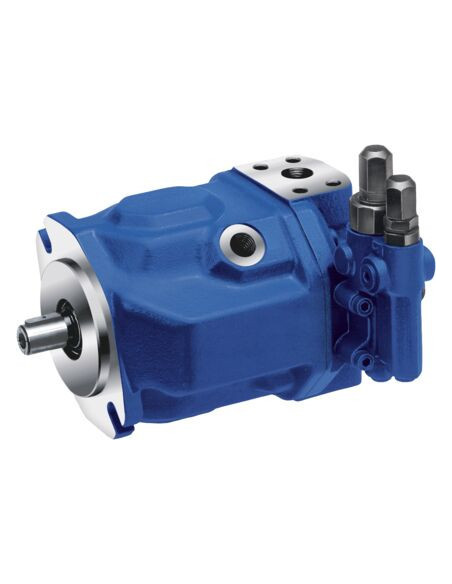

A10VSO, jednostka przestawna, obieg otwarty, średnie ciśnienie, wielkość nominalna: 100 cm³, regulowany z użyciem mocy regulator ciśnieniowy przepływu, bez napędu przelotowego
A10VSO jest pompą o zmiennej wydajności, zbudowaną jako napęd tłokowy osiowy z tarczami skośnymi, do napędów hydrostatycznych w obiegu otwartym. Przepływ pompy jest proporcjonalny do liczby obrotów napędu oraz do objętości wyporowej. Wskutek przestawienia tarczy wychylnej możliwa jest bezstopniowa zmiana przepływu.
- Niski poziom hałasu podczas pracy
- Długa żywotność
- Krótkie czasy regulacji
- Wydajny proces ssania
- 2 przyłącza przelewowe
Dane techniczne
| Wersja_1 | Standard |
| Wersja_2 | Standard |
| Rodzina produktów | A10VSO |
| Sposób uruchamiania | Pompa o zmiennej wydajności, obieg otwarty |
| Wielkość nominalna (objętość wyporowa) [cm³] | 100 |
| Urządzenie regulacyjne i nastawcze | Regulator mocy, DRS |
| Typoszereg | Typoszereg 3, indeks 1 |
| Kierunek obrotów | z prawej(patrząc na końcówkę wału) |
| Materiał uszczelnienia | FKM (standard) |
| Końcówka wału | Wpust pasowany ISO |
| Kołnierz mocujący | ISO 3019-2 (metryczny), 2 otwory |
| Przyłącza robocze | B kołn. b metr., S kołn. b metr. |
| Napęd przelotowy | Bez napędu przelotowego |
| Wtyki elektromagnesów | Bez |
| Prędkość obrotowa [rpm] | 1450 |
| Ciśnienie robocze [bar] | 250 |
| Maks. objętość wyporowa [cm³] | 100.0 |
| Ustawienie maks. objętości wyporowej | Variabel |
| Min. objętość wyporowa [cm³] | 0.0 |
| Ustawienie min. objętości wyporowej | Variabel |
| Maks. przepływ [l/min] | 145.0 |
| Min. przepływ [l/min] | 0.0 |
| Wewnętrzny przewód przecieku | Nie |
| Różnica ciśnienia FR [bar] | 14.0 |
| Moc napędowa [kW] | 22.0 |
| Moment obrotowy napędu [Nm] | 145.0 |
| Spółka odbioru (zewn.) | Nie |
| Certyfikat kontroli | Bez |
| Skrót językowy dla certyfikatu kontroli | Bez |
| Warstwa farby/warstwa podkładu | bez |
| Warstwa farby/lakier nawierzchniowy | bez |
| Masa [kg] | 49.5 |
Pompa osiowo-tłokowa A10VSO100 DFLR/31R-VPA12N00 – Profesjonalne rozwiązanie hydrauliczne
Pompa osiowo-tłokowa A10VSO100 DFLR/31R-VPA12N00 to nowoczesne urządzenie przeznaczone do pracy w systemach hydrauliki siłowej w układzie otwartym. Dzięki zastosowaniu konstrukcji osiowo-tłokowej z tarczą skośną pompa umożliwia bezstopniową regulację wydajności poprzez zmianę kąta wychylenia tarczy, co sprawia, że przepływ jest proporcjonalny do prędkości obrotowej oraz objętości geometrycznej.
Korzyści ze stosowania pompy osiowo-tłokowej A10VSO100
- Wysoka wydajność – możliwość uzyskania maksymalnego przepływu wynoszącego nawet do 145 l/min przy nominalnej objętości wyporowej 100 cm³.
- Kompaktowa budowa – zwarta konstrukcja ułatwia montaż, nawet w ograniczonych przestrzeniach instalacyjnych.
- Niskie poziomy hałasu podczas pracy, zapewniające komfort w miejscu użytkowania.
- Długa żywotność elementów dzięki solidnej budowie oraz wysokiej jakości materiałom uszczelniającym FKM.
- Krótki czas reakcji umożliwiający sprawną regulację przepływu w wymagających aplikacjach.
- Efektywny proces ssania pozwala na pracę w trudnych warunkach eksploatacyjnych.
- Wyposażenie w regulator ciśnieniowy przepływu DRS, co pozwala na bezpieczną i efektywną kontrolę wydajności.
Zastosowanie pompy osiowo-tłokowej A10VSO100
Pompy osiowo-tłokowe tego typu znajdują szerokie zastosowanie w:
- maszynach budowlanych (koparki, ładowarki, dźwigi),
- przemysłowych układach napędowych,
- systemach hydrauliki w maszynach rolniczych,
- instalacjach transportu materiałów,
- maszynach do obróbki drewna i metalu,
- automatyce przemysłowej wymagającej precyzyjnej regulacji przepływu i ciśnienia.
Cechy konstrukcyjne i wykonanie
Model A10VSO100 DFLR/31R-VPA12N00 wyróżnia się kołnierzem montażowym zgodnym z normą ISO 3019-2, wielkością nominalną 100 cm³ oraz możliwością pracy przy ciśnieniu roboczym do 250 bar. Pompa nie posiada napędu przelotowego, a końcówka wału przystosowana jest do montażu poprzez wpust pasowany ISO, co gwarantuje wysoką kompatybilność z różnymi typami przekładni i silników.
Kluczowe rozwiązania konstrukcyjne
- Regulowana objętość wyporowa i przepływ, umożliwiająca precyzyjne dostosowanie do bieżących wymagań systemowych.
- Dwa przyłącza przelewowe zwiększające bezpieczeństwo pracy układu hydraulicznego.
- Wysoka odporność na czynniki zewnętrzne dzięki zastosowaniu materiałów wysokiej jakości, takich jak uszczelnienia FKM.
Pompa waży 49,5 kg, co w zestawieniu z parametrami roboczymi czyni ją jedną z najwydajniejszych i najtrwalszych propozycji w tej klasie urządzeń hydraulicznych. Wybór modelu A10VSO100 to inwestycja w niezawodność, precyzję i wydajność napędu hydraulicznego.
