Wyłącznik pływakowy
Wyłącznik pływakowy punktów przełączania poziomy
- Wyłączniki pływakowe to przełączniki, które są uruchamiane przez pływaki poruszane ruchem cieczy.
- Dwa styki przełącznika
- 1. Punkty przełączania nastawione przy 230 mm
- 2. Punkty przełączania nastawione przy 140 mm
Dane techniczne
| Schemat przyłączy | M20 x 1,5 |
| Rodzina produktów | ABZMS-35 |
| Maks. ciśnienie robocze. [bar] | 1 |
| Sygnał wyjściowy | 2 wyjścia przełączające |
| Napięcie zasilające | 10...230 VAC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Wskazanie | nie |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HLP,HFA-E,HFC,HFD-R,HFD-U,HETG,HEES,HEPG |
| Masa [kg] | 0.08 |

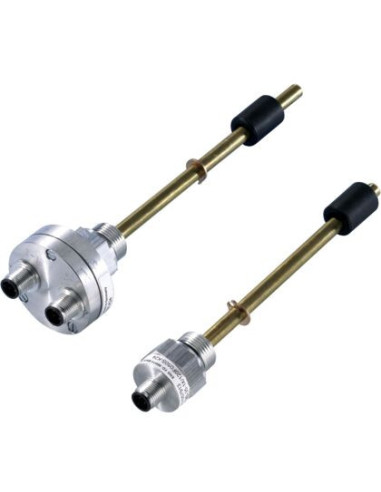

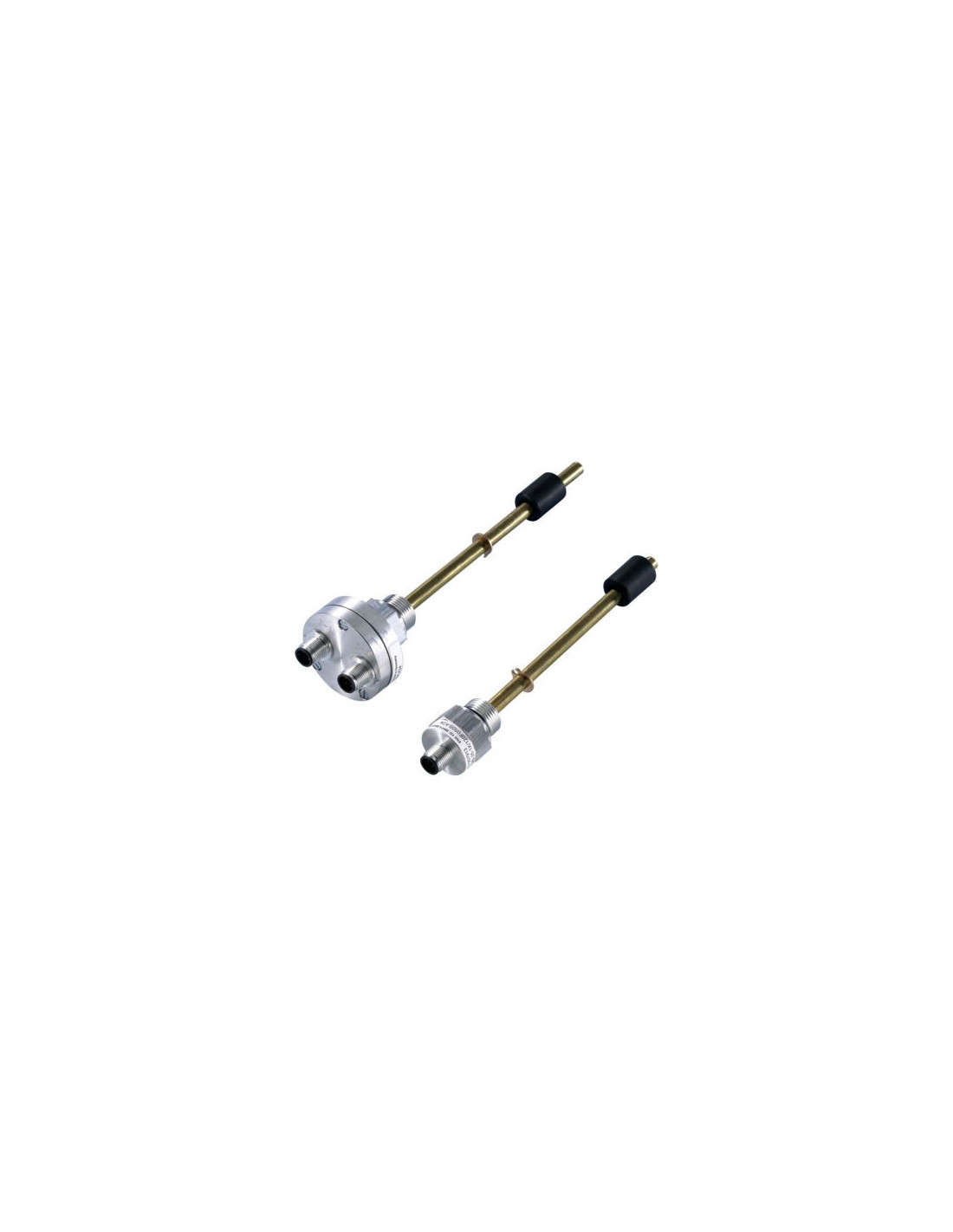

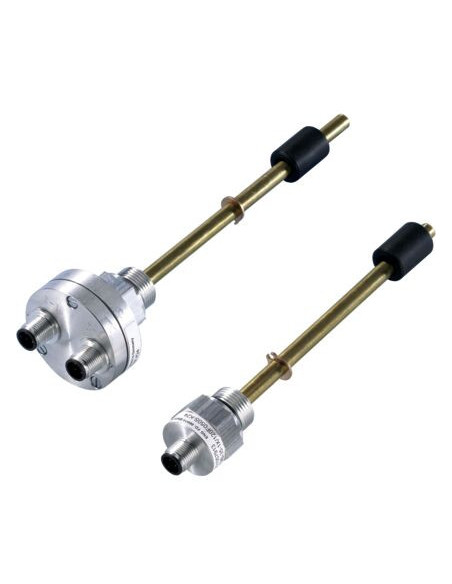

Wyłącznik pływakowy ABZMS-35-1X/230F140S-K14 – Precyzyjna kontrola poziomu cieczy
Wyłącznik pływakowy ABZMS-35-1X/230F140S-K14 to niezawodne urządzenie przeznaczone do automatycznego monitorowania oraz kontroli poziomu cieczy w zbiornikach i instalacjach hydraulicznych. Stosowany jest wszędzie tam, gdzie zachodzi potrzeba dokładnej sygnalizacji stanów minimalnych oraz maksymalnych poziomu cieczy.
Budowa i zasada działania wyłącznika pływakowego
Wyłącznik opiera się na mechanizmie pływakowym, który aktywuje przełącznik w momencie osiągnięcia określonego poziomu cieczy. Ruch pływaka powoduje zmianę stanu styków, umożliwiając automatyczne włączanie lub wyłączanie urządzeń peryferyjnych, takich jak pompy, syreny alarmowe czy zawory elektromagnetyczne.
- Dwa niezależne styki przełączające dla precyzyjnej kontroli dwóch poziomów cieczy.
- Punkty przełączania fabrycznie ustawione na 230 mm oraz 140 mm – zapewniające elastyczność i dopasowanie do różnych zastosowań.
- Wyjście z dwoma sygnałami przełączającymi, umożliwiające integrację z systemami automatyki przemysłowej.
Zastosowanie wyłącznika pływakowego ABZMS-35-1X/230F140S-K14
Wyłączniki pływakowe są szeroko wykorzystywane w instalacjach przemysłowych, systemach hydraulicznych, oczyszczalniach ścieków, zakładach chemicznych, a także w zbiornikach magazynowych oleju i cieczy roboczych. Dzięki uniwersalności i możliwości współpracy z różnorodnymi cieczami (HLP, HFA-E, HFC, HFD-R, HFD-U, HETG, HEES, HEPG) wyłącznik zapewnia efektywną i bezawaryjną pracę w trudnych warunkach przemysłowych.
- Automatyczne sterowanie procesami napełniania i opróżniania zbiorników
- Ochrona pomp przed suchobiegiem
- Sygnalizacja awaryjnego poziomu cieczy
Podstawowe zalety stosowania wyłącznika pływakowego ABZMS-35
Wyłącznik pływakowy ABZMS-35-1X/230F140S-K14 charakteryzuje się wysoką niezawodnością, szerokim zakresem napięcia zasilającego (10–230 VAC) oraz łatwością montażu dzięki prostemu złączu M20 x 1,5. Solidna konstrukcja i kompaktowa budowa gwarantują odporność na zanieczyszczenia oraz uszkodzenia mechaniczne. Masa urządzenia wynosi zaledwie 0,08 kg, co ułatwia instalację nawet w trudno dostępnych miejscach.
Brak konieczności kalibracji oraz prosta obsługa sprawiają, że wyłączniki pływakowe są doskonałym rozwiązaniem do automatyzacji wielu procesów technologicznych.
