350 bar, mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego, wtyk przyrządowy DIN EN 175301-803 (duży wtyk kwadratowy)
Bezpotencjałowe przełączanie natężenia od 1 mA do 2,0 A. Mała histereza, zależnie od wybranego punktu przełączania. Wysoka dokładność powtarzania < 1% w stosunku do ciśnienia regulowanego.
- Suwakowy przekaźnik ciśnienia
- Mikroprzełącznik z funkcją zestyku rozwiernego/zestyku zwiernego
- Przyłącze kołnierzowe
- Poziom ciśnienia maksymalnie 50 barów
- Bez gniazda przewodowego, wtyk przyrządowy DIN EN 175301-803
- Uszczelnienia FKM
Dane techniczne
| Schemat przyłączy | Przyłącze kołnierzowe |
| Rodzina produktów | HED 5 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Sygnał wyjściowy | Mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego |
| Napięcie zasilające | 12...250 V AC/DC |
| Wtyczka elektryczna | Wtyk przyrządowy 4-biegunowy (3 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy (3 + PE) według EN 175301-803 |
| Opis zgodności | CE – wg dyrektywy niskonapięciowej 2014/35/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 0.23 |

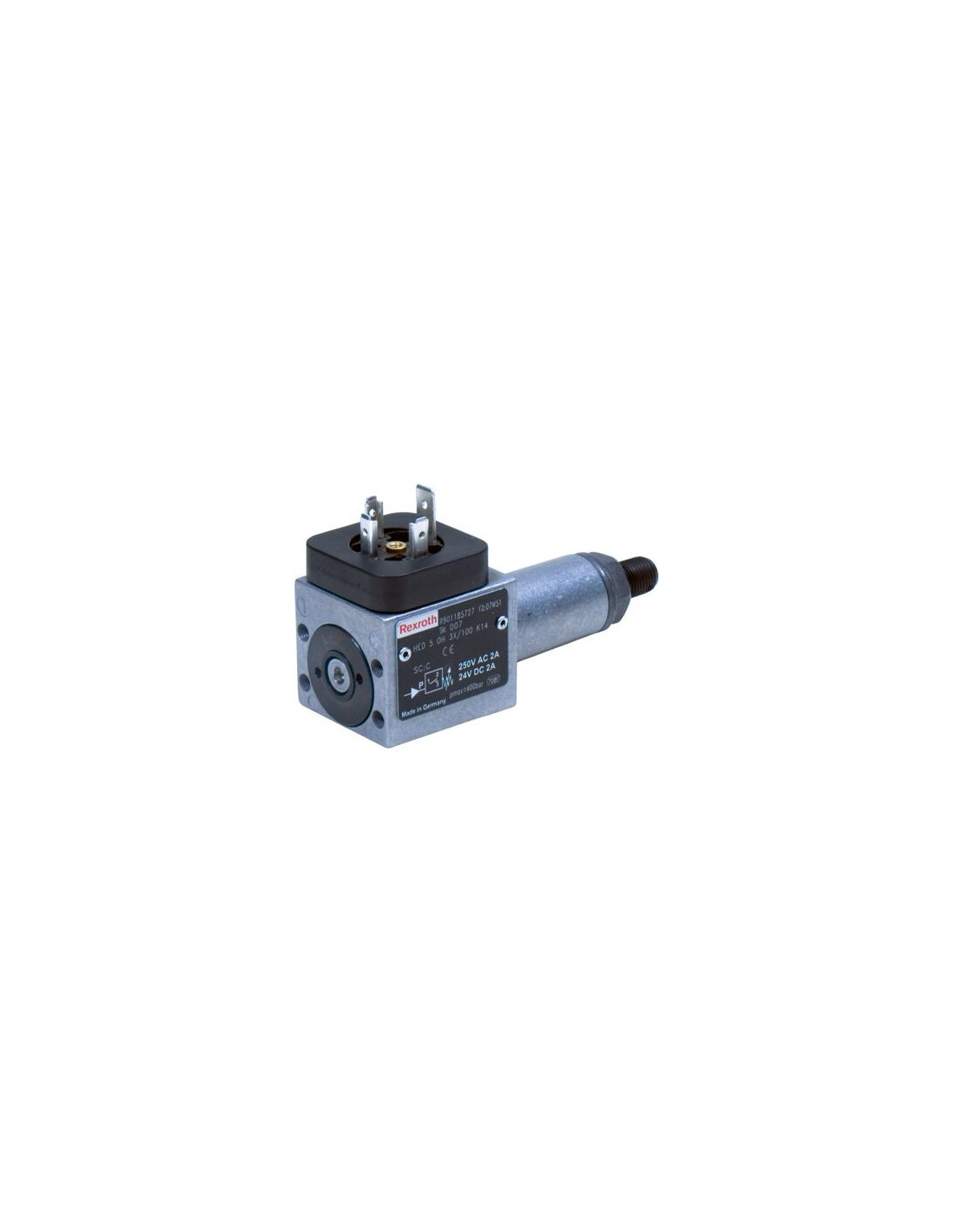

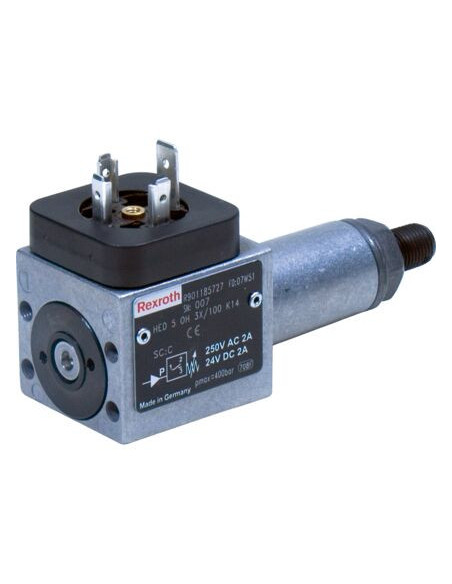

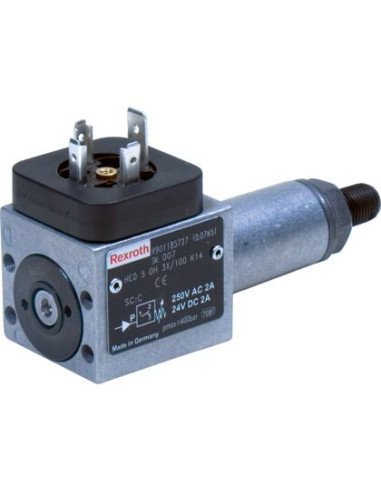

Wyłącznik ciśnieniowy HED 5 OH-3X/50K14V – niezawodne sterowanie ciśnieniem
Wyłącznik ciśnieniowy HED 5 OH-3X/50K14V (kod produktu: R901186325) to precyzyjne urządzenie przeznaczone do monitorowania i sterowania ciśnieniem w układach hydraulicznych. Dzięki kompaktowej konstrukcji oraz solidnym podzespołom, wyłącznik ten charakteryzuje się wysoką trwałością oraz odpornością na wymagające warunki pracy, gwarantując bezpieczeństwo i niezawodność działania.
Zastosowania wyłącznika ciśnieniowego HED 5 OH-3X/50K14V
Wyłączniki ciśnieniowe serii HED 5 doskonale sprawdzają się w szerokim zakresie aplikacji przemysłowych. Są powszechnie wykorzystywane w:
- układach hydraulicznych maszyn produkcyjnych i przemysłowych
- systemach automatyki oraz sterowania procesami technologicznymi
- instalacjach hydrauliki siłowej
- systemach ochrony przed przekroczeniem krytycznego ciśnienia
- aplikacjach wymagających precyzyjnego i powtarzalnego przełączania
Najważniejsze zalety wyłącznika ciśnieniowego HED 5 OH-3X/50K14V
- Maksymalne ciśnienie robocze do 350 bar – umożliwia montaż w wymagających instalacjach wysokociśnieniowych
- Możliwość pracy w szerokim zakresie napięć (12...250 V AC/DC) – elastyczność integracji z różnymi systemami
- Mikroprzełącznik z funkcją zestyku rozwiernego/zwiernego – pozwala na podłączenie zgodnie z potrzebami aplikacji
- Bezpotencjałowe przełączanie natężenia od 1 mA do 2,0 A – zwiększa bezpieczeństwo użytkowania
- Niewielka histereza i wysoka dokładność powtarzania (< 1%) zapewniają stabilną pracę układów
- Kompaktowa i wytrzymała budowa – masa zaledwie 0,23 kg, przyłącze kołnierzowe oraz trwałe uszczelnienia FKM
- Zgodność z wymaganiami CE – bezpieczeństwo i spełnienie dyrektyw europejskich
- Odporność na szeroki zakres cieczy roboczych: HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR
- Łatwy montaż dzięki zastosowaniu popularnego wtyku DIN EN 175301-803 (duży wtyk kwadratowy, 4-biegunowy)
Specjalistyczne rozwiązania dla automatyki i hydrauliki
Urządzenie HED 5 OH-3X/50K14V zostało zaprojektowane z myślą o wymagających aplikacjach przemysłowych, gdzie kluczowe jest niezawodne monitorowanie i kontrola ciśnienia. Doskonała powtarzalność przełączania, minimalna histereza oraz trwałe uszczelnienia gwarantują długotrwałą i bezawaryjną eksploatację.
Wyłącznik ciśnieniowy HED 5 OH-3X/50K14V to idealne rozwiązanie dla inżynierów, konstruktorów oraz automatyków poszukujących precyzyjnych i trwałych komponentów do zaawansowanych systemów hydraulicznych oraz automatyki przemysłowej.
