A2FM, jednostka o stałej objętości roboczej, obieg zamknięty, wysokie ciśnienie, wielkość nominalna: 10 cm³
A2FM jest silnikiem o stałej chłonności roboczej z napędem o tłokach stożkowych, budowa tłokowa osiowa z tarczą skośną, przeznaczonym do napędów hydrostatycznych w obiegu otwartym i zamkniętym. W jednostkach tłokowych osiowych z tarczą skośną tłoki są ułożone ukośnie względem wału napędowego. Tłoki opierają się bezpośrednio o wał napędowy i, zależnie od ciśnienia, wytwarzają na nim moment obrotowy.
- Wysoka gęstość mocy
- Bardzo wysoka sprawność całkowita
- Wysoka sprawność rozruchowa
- Niezawodna konstrukcja z tarczą skośną 40°
Dane techniczne
| Rodzina produktów | A2FM |
| Sposób uruchamiania | Silnik |
| Wielkość nominalna (objętość wyporowa) [cm³] | 10 |
| Typoszereg | 61 |
| Kierunek obrotów | zmienny |
| Materiał uszczelnienia | FKM |
| Wersja niskotemperaturowa | nie |
| Końcówka wału | A (wał zęb. DIN 5480) |
| Kołnierz mocujący | 4 otwory – ISO 3019-2 |
| Przyłącza robocze | 03 (przył.A,B; gw.bocz.) |
| Odczyt liczby obrotów | bez |
| Zawór ograniczający ciśnienie | bez |
| Napęd, element hydrauliczny | Standard |
| Łożyskowanie wału napędowego | Łożyskowanie standardowe |
| Pierścień uszczelniający wału | Standardowy WDR |
| Przyłącza obudowy | Przyłącze przecieku T1 |
| Przyłącza obudowy, status | Przyłącze przecieku T1 zamk. |
| Wersja montażowa płyty łączącej | Wersja montażowa 1 (standard) |
| Śruby mocujące | Standard |
| Płyta łącząca | Standard A |
| Maks. przepływ [l/min] | 0.0 |
| Spółka odbioru (zewn.) | Standard (bez odbioru) |
| Certyfikat kontroli | bez |
| Skrót językowy dla certyfikatu kontroli | Bez |
| Warstwa farby/warstwa podkładu | RAL 9005 czarny głęboki |
| Warstwa farby/lakier nawierzchniowy | bez |
| Masa [kg] | 7 |

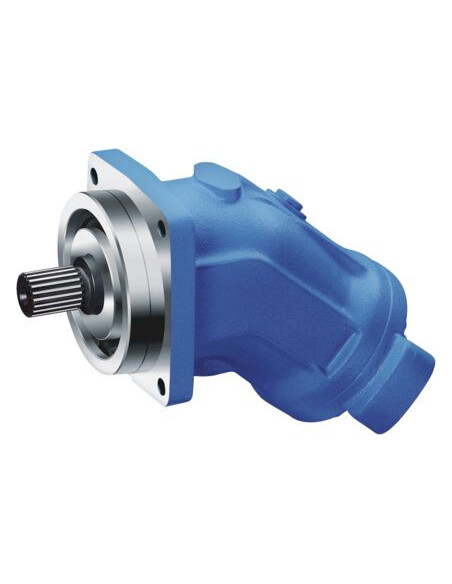

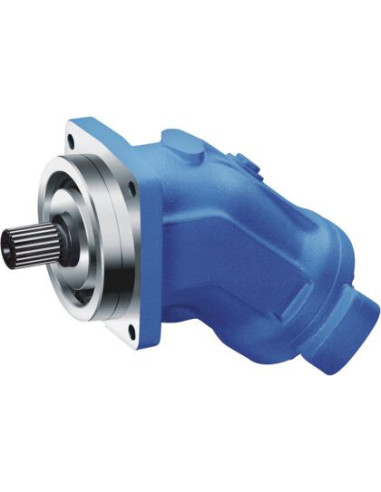

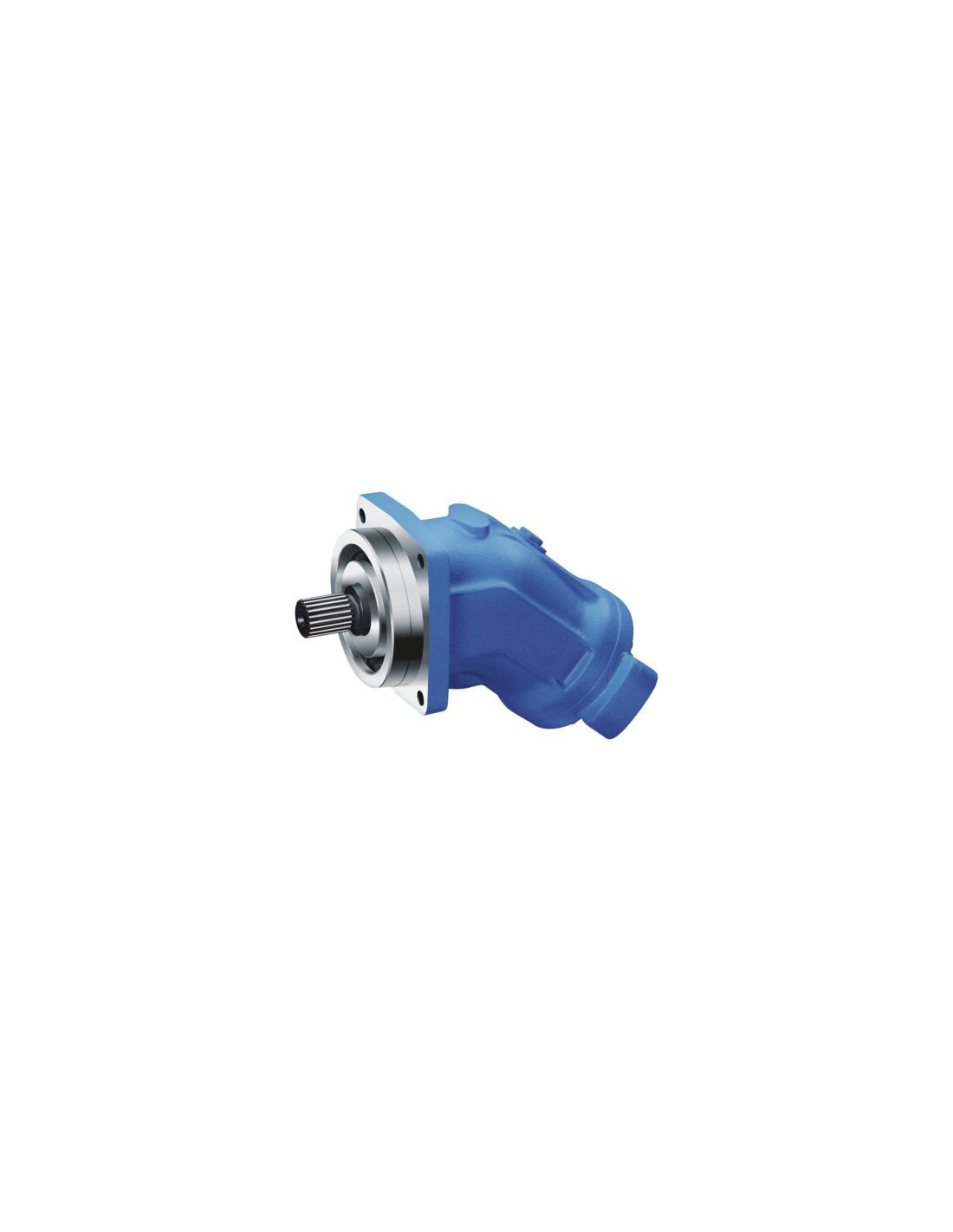

Silnik tłokowy osiowy A2FM10/61W-VAB030 — wydajne rozwiązanie hydrauliczne
Silnik tłokowy osiowy A2FM10/61W-VAB030 to wysokociśnieniowa jednostka hydrauliczna o stałej objętości roboczej, przeznaczona do pracy zarówno w obiegach otwartych, jak i zamkniętych. Charakteryzuje się kompaktową budową, której sercem jest układ tłoków stożkowych współpracujący z tarczą skośną. Dzięki temu wydajność rozruchowa oraz całkowita sprawność silnika stoją na bardzo wysokim poziomie, co przekłada się na efektywność instalacji hydraulicznych.
Zalety silnika tłokowego osiowego A2FM10/61W-VAB030
- Wysoka gęstość mocy – dzięki zaawansowanej konstrukcji silnik umożliwia generowanie dużych mocy przy relatywnie niewielkiej masie i kompaktowych wymiarach.
- Bardzo wysoka całkowita sprawność – sprawdza się zarówno przy długotrwałej pracy, jak i w cyklach rozruchu, co pozwala ograniczyć straty energii.
- Niezawodność – trwała konstrukcja z tarczą skośną o kącie 40° gwarantuje odporność na trudne warunki eksploatacji oraz długą żywotność.
- Zmienne kierunki obrotu – umożliwia zastosowanie w szerokim spektrum napędów hydraulicznych, gdzie wymagane jest odwracanie kierunku pracy.
Typowe zastosowania silników tłokowych osiowych w hydraulice siłowej
Silnik tłokowy A2FM10/61W-VAB030 znajduje zastosowanie w wielu branżach przemysłu, gdzie niezbędne są zaawansowane rozwiązania hydrauliczne o wysokiej niezawodności i skuteczności działania. Typowe obszary wykorzystania obejmują:
- Maszyny budowlane i drogowe
- Napędy główne i pomocnicze w maszynach rolniczych
- Prasy hydrauliczne
- Hydraulika przemysłowa i technologie automatyzacji
- Systemy napędowe pojazdów specjalnych
- Urządzenia do przemysłowej obróbki drewna i metalu
Wysoka sprawność rozruchowa oraz możliwość zastosowania w układach wymagających intensywnych cykli pracy czynią ten silnik optymalnym wyborem dla wymagających aplikacji.
Budowa i kluczowe cechy konstrukcyjne osiowego silnika tłokowego
Oparta na sprawdzonej technologii konstrukcja tłokowa osiowa z tarczą skośną gwarantuje efektywny przekaz siły oraz stabilne parametry pracy nawet przy wysokich ciśnieniach. Model A2FM10/61W-VAB030 wyposażono w standardowe łożyskowanie wału oraz uszczelnienia FKM, co zapewnia szczelność i długotrwałe użytkowanie. Kołnierz zgodny z ISO 3019-2 oraz wał zębaty DIN 5480 umożliwiają łatwą integrację z większością systemów hydraulicznych.
Powłoka zabezpieczająca w kolorze RAL 9005 (czarny głęboki) chroni korpus silnika przed działaniem czynników zewnętrznych i korozją.
Silnik tłokowy osiowy A2FM — uniwersalne rozwiązanie dla nowoczesnych napędów hydraulicznych
Silnik tłokowy osiowy A2FM10/61W-VAB030 to sprawdzone komponenty, wysoka wydajność oraz niezawodność, które zapewniają elastyczność oraz szeroki zakres zastosowań w każdym środowisku przemysłowym, gdzie wymagana jest precyzja i trwałość. Jest idealny do modernizacji oraz budowy nowych systemów hydraulicznych o wymagających parametrach pracy.
