Blok złącza zaworowego
Typ A (18 mm)
2 styki + PE
| Materiał styk | Mosiądz |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 30 V |
| Prąd roboczy | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Lötanschluss |
Instalowanie | Układ pinów
| Liczba biegunów | 2 + PE |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | cynowane |
| Materiał mocowanie styków | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |

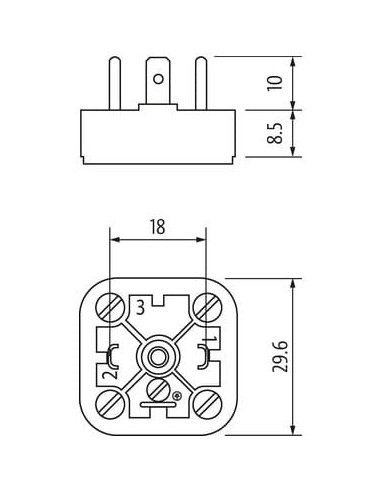

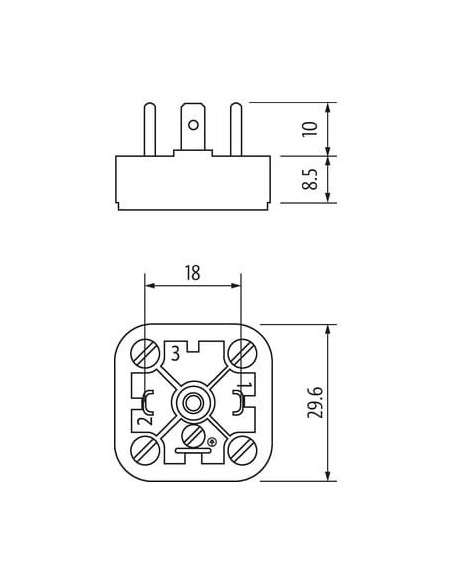

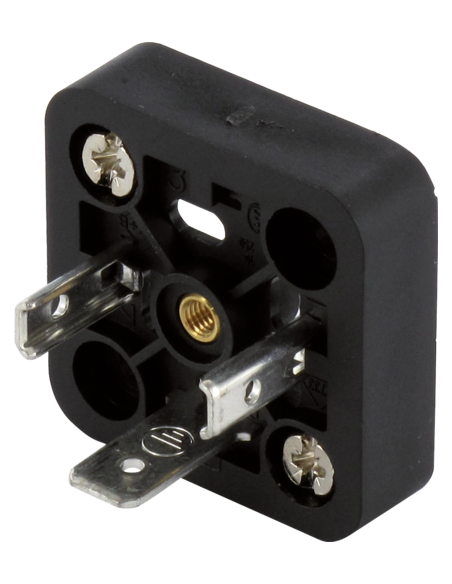

Złącze zaworowe męskie typ A 18 mm 2+PE – 7000-99201-0000000
Złącze zaworowe męskie typ A 18 mm 2+PE przeznaczone jest do niezawodnego łączenia instalacji automatyki przemysłowej, w szczególności do podłączania cewek elektrozaworów. Dzięki kompaktowym wymiarom oraz uniwersalnemu układowi pinów znajduje zastosowanie w wielu systemach pneumatycznych, hydraulicznych i zasilających.
Konstrukcja i budowa złącza zaworowego
Produkt wyróżnia się solidną konstrukcją oraz wysokim poziomem ochrony przed warunkami zewnętrznymi. Obudowa wykonana z trwałego tworzywa sztucznego oraz styki z mosiądzu pokryte cyną zapewniają wysoką odporność na korozję i ścieranie. Złącze wyposażone jest w dwa styki robocze oraz jeden styk ochronny PE, co pozwala na skuteczne i bezpieczne podłączenie elektryczne.
- Typ: A (18 mm), zgodność z normami branżowymi
- Szybki i prosty montaż dzięki terminalom typu „Lötanschluss”
- Kompaktowe wymiary ułatwiające zabudowę w ograniczonej przestrzeni
- Stopień ochrony IP65 gwarantujący szczelność oraz odporność na pył i wilgoć
- Zakres temperatur pracy: od -40°C do 125°C – do użytku w trudnych warunkach przemysłowych
Typowe zastosowania złącza zaworowego typ A 18 mm
Złącze zaworowe męskie 2+PE typ A jest wykorzystywane przede wszystkim w branży przemysłowej do połączeń sygnałowych i zasilających w:
- układach sterowania siłownikami i elektrozaworami
- zautomatyzowanych liniach produkcyjnych
- systemach pneumatyki i hydrauliki
- urządzeniach wymagających wysokiego stopnia ochrony IP65
- instalacjach o podwyższonych wymaganiach temperaturowych i środowiskowych
Zalety stosowania złącza zaworowego 2+PE
Wysoka jakość wykonania, łatwość montażu oraz odporność na warunki środowiskowe sprawiają, że złącze to idealnie sprawdzi się w aplikacjach, gdzie wymagana jest trwałość, niezawodność i bezpieczeństwo połączeń elektrycznych. Produkt wyróżnia się także trudnopalnością materiałów oraz wysokim poziomem wytrzymałości mechanicznej.
Dzięki spełnianiu norm dotyczących kategorii przepięciowej i odporności na zanieczyszczenia, złącze zaworowe typ A 18 mm 2+PE sprawdzi się zarówno w standardowych, jak i w wymagających zastosowaniach przemysłowych, zapewniając długotrwałą oraz bezpieczną eksploatację.
