Dane techniczne
| Medium | sprężone powietrze/próżnia |
| Materiał | tworzywo PBT/mosiądz niklowany |
| Ciśnienie robocze | -0,95 do 15 bar |
| Zastosowanie | do przewodów PU, PA, PE |
| Temperatura robocza | -20°C do +70°C |
| Gwint nakrętki | ¼ |
| Gwint | ¼ |
| Pod wąż | 10 |

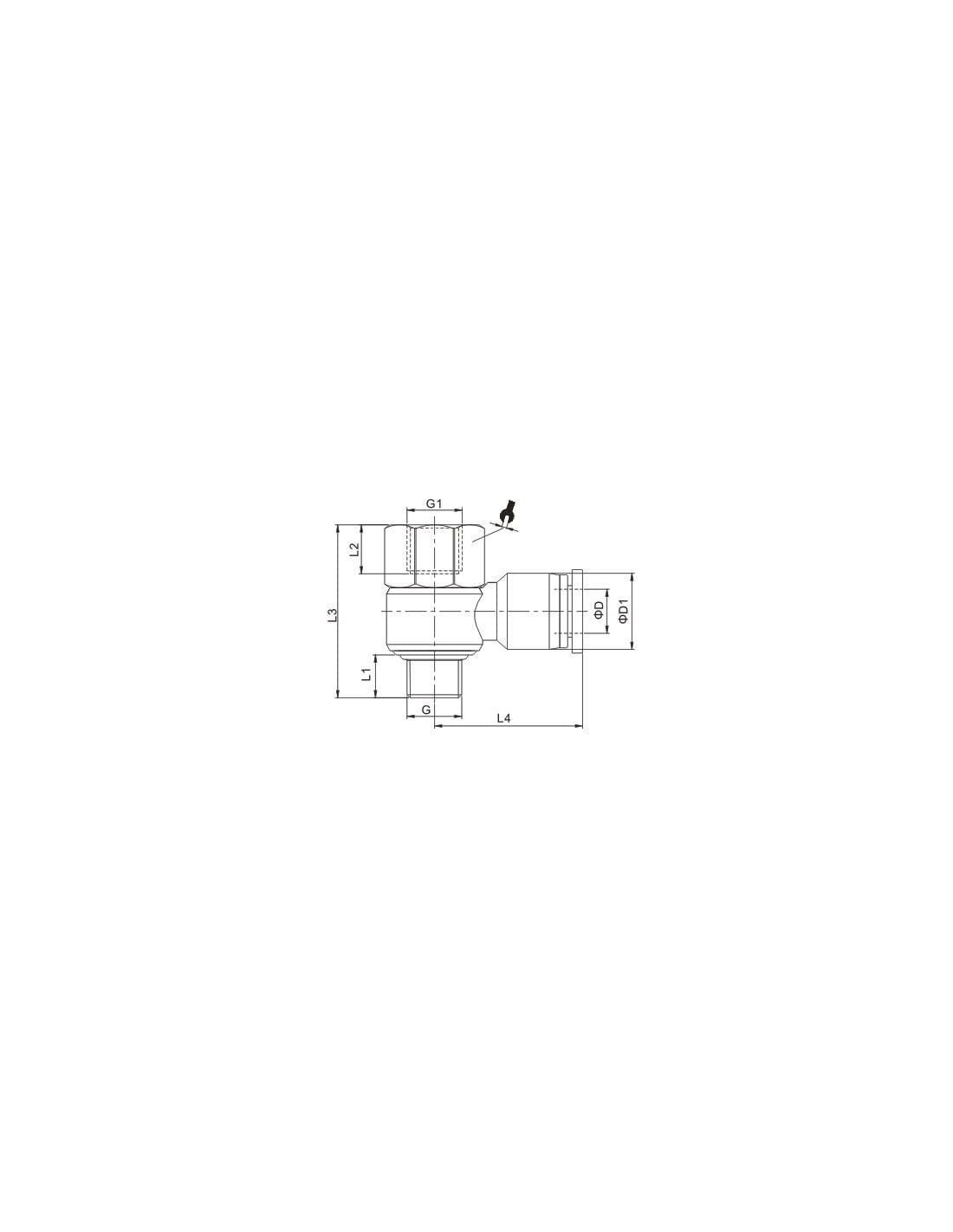

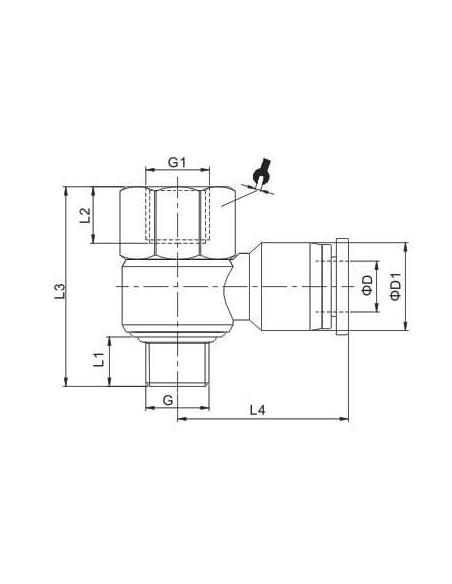

| L1 | 7,5 |
| L2 | 11 |
| L3 | 36 |
| L4 | 32,6 |
| SW | 17 |
| D1 | 19 |
Złączka pneumatyczna wtykowa kątowa banjo G 1/4 do węża 10 mm – niezawodne połączenie pneumatyczne
Złączka pneumatyczna wtykowa kątowa banjo G 1/4 GW/GZ do węża o średnicy 10 mm to element wykorzystywany w instalacjach pneumatycznych, którego konstrukcja zapewnia szybkie i szczelne łączenie przewodów z urządzeniami oraz innymi elementami systemów sprężonego powietrza i próżni.
Zastosowanie złączki pneumatycznej banjo G 1/4 do węża 10 mm
Produkt znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, warsztatowych oraz automatyki. Szczególnie efektywnie sprawdza się przy podłączaniu elastycznych przewodów pneumatycznych wykonanych z PU (poliuretanu), PA (poliamidu) oraz PE (polietylenu). Kątowa konstrukcja typu banjo umożliwia montaż w trudno dostępnych miejscach oraz zapewnia optymalne prowadzenie przewodu przy redukcji naprężeń na wężu.
Zalety budowy i materiałów złączki pneumatycznej
Złączka została wykonana z wysokowytrzymałego tworzywa PBT w połączeniu z niklowanym mosiądzem. Takie zestawienie materiałowe gwarantuje odporność na korozję, chemikalia i uszkodzenia mechaniczne. Wysoka szczelność złączki minimalizuje ryzyko wycieków, nawet w wymagających warunkach pracy.
- Szeroki zakres ciśnienia roboczego od -0,95 do 15 bar, co umożliwia zastosowanie w instalacjach sprężonego powietrza oraz podciśnieniowych.
- Zakres temperatur pracy od -20°C do +70°C – złączka nadaje się zarówno do standardowych, jak i bardziej wymagających warunków.
- Łatwy montaż i demontaż – konstrukcja wtykowa pozwala na szybkie podłączanie oraz wymianę przewodów bez użycia specjalistycznych narzędzi.
- Gwinty G 1/4 umożliwiają montaż w popularnych rozwiązaniach systemowych.
Typowe zastosowania złączek kątowych banjo G 1/4
Złączki pneumatyczne typu banjo są wykorzystywane w układach sterujących maszyn i urządzeń, liniach produkcyjnych, rozdzielaczach powietrza oraz systemach automatyki przemysłowej. Doskonale sprawdzają się w miejscach, gdzie kluczowe są niewielkie rozmiary połączeń oraz szybki i prosty montaż. Chętnie stosowane w:
- układach pneumatyki przemysłowej,
- warsztatach oraz liniach produkcyjnych,
- systemach rozprężających powietrze,
- robotyce i urządzeniach automatyki,
- instalacjach wymagających częstej wymiany przewodów.
Złączka pneumatyczna kątowa banjo G 1/4 to funkcjonalne i solidne rozwiązanie do budowy niezawodnych układów pneumatycznych z przewodami o średnicy zewnętrznej 10 mm.
