Prowadnice liniowe stanowią jeden z fundamentalnych elementów nowoczesnych systemów automatyki i budowy maszyn. Choć często pozostają niewidoczne dla użytkownika końcowego, ich rola w zapewnieniu precyzyjnego, powtarzalnego i stabilnego ruchu jest absolutnie kluczowa. Bez nich trudno wyobrazić sobie funkcjonowanie obrabiarek CNC, robotów przemysłowych czy linii produkcyjnych.
W niniejszym artykule omówiono, czym są prowadnice liniowe, jak są zbudowane oraz gdzie znajdują zastosowanie w różnych gałęziach przemysłu.
Czym są prowadnice liniowe?
Prowadnice liniowe to elementy mechaniczne umożliwiające ruch wzdłuż jednej osi – najczęściej w sposób prostoliniowy. Ich głównym zadaniem jest prowadzenie ruchomego elementu (np. stołu roboczego, głowicy czy wózka) z zachowaniem wysokiej precyzji oraz minimalnego oporu tarcia.

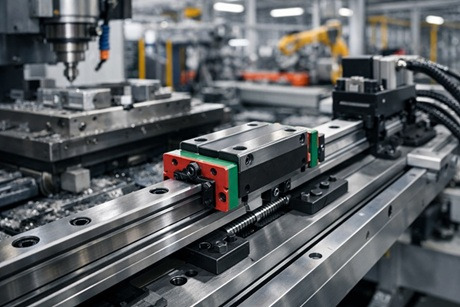

System prowadnic liniowych składa się zazwyczaj z dwóch podstawowych elementów: szyny prowadzącej oraz wózka, który porusza się po niej dzięki elementom tocznym, takim jak kulki lub rolki. Dzięki temu możliwe jest osiągnięcie bardzo płynnego ruchu oraz wysokiej nośności przy jednoczesnym zachowaniu kompaktowych wymiarów.
Budowa i zasada działania prowadnic liniowych
Standardowa prowadnica liniowa składa się z kilku kluczowych komponentów. Podstawą jest szyna wykonana najczęściej ze stali hartowanej, która zapewnia odpowiednią sztywność i odporność na zużycie. Po tej szynie porusza się wózek wyposażony w system obiegu kulek lub rolek.
Elementy toczne znajdują się w zamkniętym obiegu, co oznacza, że podczas ruchu wózka kulki krążą wewnątrz jego konstrukcji. Takie rozwiązanie znacząco redukuje tarcie, zwiększa efektywność pracy oraz wydłuża żywotność całego układu.
Dodatkowo prowadnice często wyposażone są w uszczelnienia, które chronią wnętrze układu przed zanieczyszczeniami, oraz kanały smarujące, umożliwiające regularne utrzymanie odpowiednich warunków pracy.
Rodzaje prowadnic liniowych
Na rynku dostępnych jest kilka podstawowych typów prowadnic liniowych, które różnią się konstrukcją oraz przeznaczeniem.
Najpopularniejsze są prowadnice kulkowe, które zapewniają bardzo dobrą precyzję oraz płynność ruchu. Znajdują one zastosowanie w większości standardowych aplikacji przemysłowych.
Alternatywą są prowadnice rolkowe, które charakteryzują się wyższą nośnością oraz większą odpornością na obciążenia dynamiczne. Stosowane są przede wszystkim w ciężkich maszynach oraz aplikacjach wymagających dużej sztywności.
W bardziej kompaktowych urządzeniach wykorzystuje się prowadnice miniaturowe, które znajdują zastosowanie w elektronice, medycynie oraz urządzeniach laboratoryjnych.
Istnieją również prowadnice ślizgowe, które nie wykorzystują elementów tocznych, lecz opierają się na tarciu ślizgowym. Choć są mniej precyzyjne, sprawdzają się w środowiskach o dużym zapyleniu lub przy ograniczonym budżecie.
Zastosowanie prowadnic liniowych w przemyśle
Zakres zastosowań prowadnic liniowych jest niezwykle szeroki i obejmuje praktycznie każdą gałąź przemysłu, w której wymagany jest kontrolowany ruch.
W przemyśle maszynowym prowadnice wykorzystywane są w obrabiarkach CNC, gdzie odpowiadają za precyzyjne pozycjonowanie narzędzi. W automatyce przemysłowej stanowią kluczowy element robotów, manipulatorów oraz systemów pick & place.
W branży motoryzacyjnej prowadnice liniowe stosowane są w liniach montażowych oraz systemach transportowych. Umożliwiają one szybkie i powtarzalne przemieszczanie komponentów pomiędzy kolejnymi etapami produkcji.
W sektorze logistycznym i magazynowym znajdują zastosowanie w systemach sortujących, przenośnikach oraz automatycznych magazynach wysokiego składowania.
Nie można pominąć również branży medycznej, gdzie prowadnice liniowe wykorzystywane są w aparaturze diagnostycznej, takiej jak tomografy czy urządzenia laboratoryjne, gdzie wymagana jest najwyższa precyzja ruchu.
Dlaczego prowadnice liniowe są tak ważne?
Znaczenie prowadnic liniowych wynika przede wszystkim z ich wpływu na jakość, dokładność i powtarzalność procesów produkcyjnych. Wysokiej jakości prowadnice minimalizują drgania, redukują zużycie energii oraz pozwalają na osiągnięcie bardzo wysokich prędkości pracy.
Ich zastosowanie przekłada się bezpośrednio na wydajność całej linii produkcyjnej, a także na jakość finalnego produktu. W wielu przypadkach to właśnie prowadnice decydują o tym, czy maszyna spełni wymagania technologiczne.
Na co zwrócić uwagę przy wyborze prowadnic liniowych?
Dobór odpowiednich prowadnic liniowych powinien być uzależniony od kilku kluczowych czynników. Należy uwzględnić przede wszystkim obciążenie, jakie będzie działało na układ, zarówno statyczne, jak i dynamiczne.
Istotna jest również wymagana precyzja oraz prędkość pracy. W aplikacjach wymagających dużej dokładności lepiej sprawdzą się prowadnice kulkowe lub rolkowe wysokiej klasy.
Nie bez znaczenia pozostają warunki środowiskowe, takie jak obecność kurzu, wilgoci czy wysokich temperatur. W trudnych warunkach konieczne może być zastosowanie specjalnych uszczelnień lub prowadnic o podwyższonej odporności.
Wybierz odpowiednią prowadnicę liniową z eShop Dopak
Prowadnice liniowe są nieodłącznym elementem współczesnego przemysłu. Ich zastosowanie pozwala na realizację precyzyjnego ruchu w maszynach i urządzeniach, co przekłada się na efektywność, jakość oraz niezawodność procesów produkcyjnych.
Wybór odpowiedniego rozwiązania powinien być zawsze dostosowany do konkretnej aplikacji, ponieważ tylko właściwie dobrane prowadnice są w stanie zapewnić optymalną pracę całego systemu. Dlatego polecamy kontakt z naszymi specjalistami – pomożemy w doborze idealnego rozwiązania oraz przygotujemy atrakcyjną ofertę.
