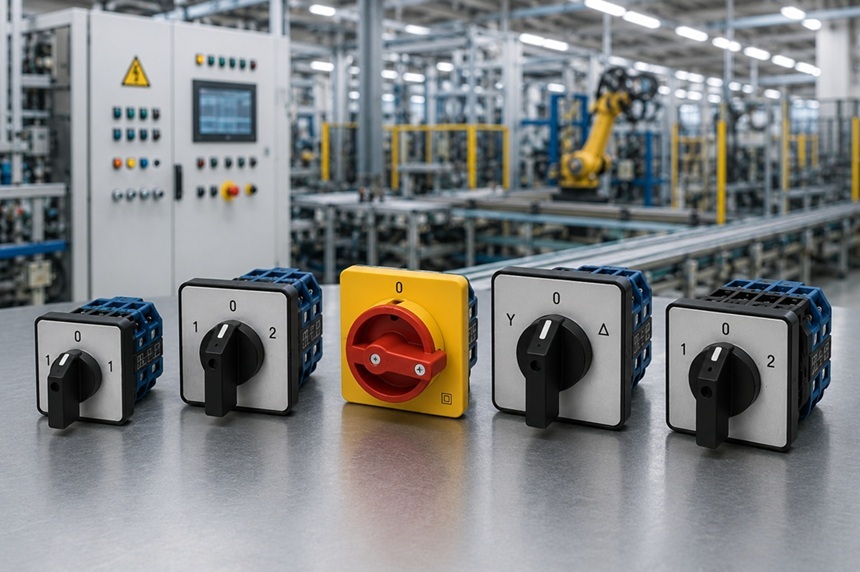

Łączniki krzywkowe należą do podstawowych elementów aparatury sterowniczej stosowanej w przemyśle. Spotkamy je w maszynach produkcyjnych, szafach sterowniczych, rozdzielnicach, obrabiarkach, instalacjach technologicznych czy układach sterowania silnikami. Choć z pozoru wyglądają podobnie, różnią się między sobą programem łączeń, liczbą biegunów, prądem znamionowym, sposobem montażu oraz przeznaczeniem.
Wybór niewłaściwego modelu może skutkować nieprawidłową pracą układu, koniecznością przeróbek instalacji lub nawet uszkodzeniem urządzenia. W tym poradniku pokażemy, jak krok po kroku dobrać odpowiedni łącznik krzywkowy oraz na jakie parametry warto zwrócić szczególną uwagę.
Czym jest łącznik krzywkowy?

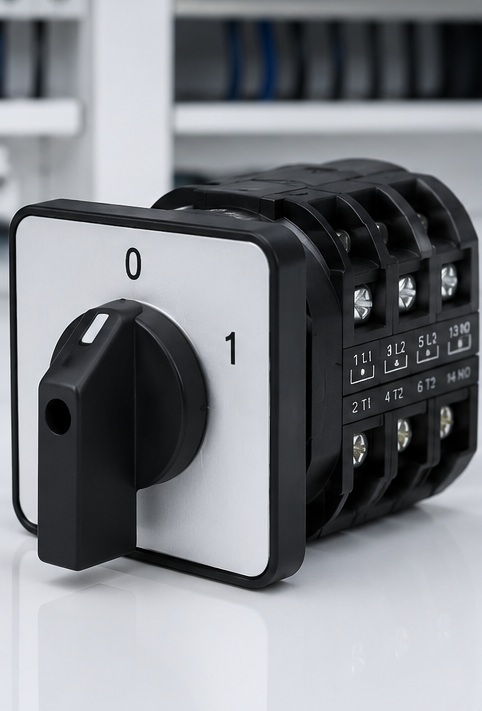

Łącznik krzywkowy (nazywany również przełącznikiem krzywkowym lub obrotowym) jest mechanicznym aparatem elektrycznym służącym do przełączania obwodów niskiego napięcia. Wewnątrz urządzenia znajdują się odpowiednio ukształtowane krzywki, które podczas obracania pokrętła zwierają lub rozwierają poszczególne styki zgodnie z określonym programem łączeń. Dzięki modułowej konstrukcji możliwe jest tworzenie bardzo wielu konfiguracji dopasowanych do konkretnego zastosowania. Łączniki krzywkowe są wykorzystywane m.in. jako rozłączniki, przełączniki kierunku obrotów silników, przełączniki gwiazda–trójkąt, przełączniki źródeł zasilania oraz elementy sterowania w obwodach pomocniczych.

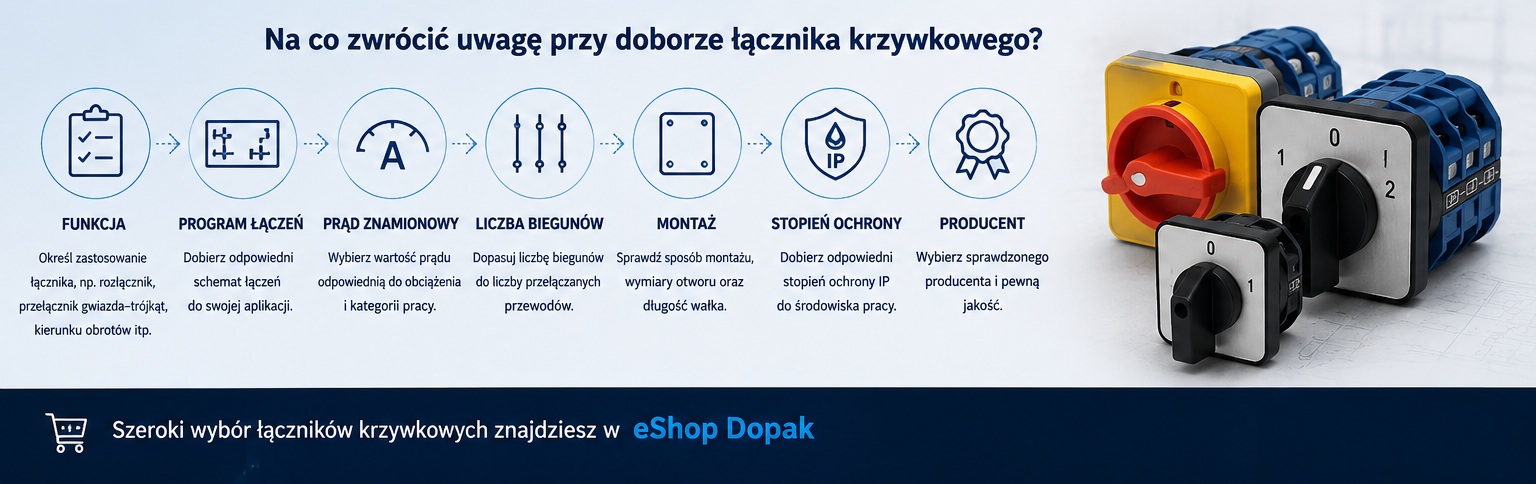

Krok 1. Określ funkcję, jaką ma pełnić łącznik
To najważniejszy etap doboru.
Najczęściej spotykane zastosowania to:
- rozłącznik 0-1,
- przełącznik 1-0-2,
- przełącznik lewo-prawo,
- przełącznik gwiazda-trójkąt,
- przełącznik kierunku obrotów silnika,
- przełącznik sieć–agregat,
- przełącznik pomiarowy,
- przełącznik wielopozycyjny.
Każda z tych funkcji wymaga zupełnie innego programu łączeń. Dwa łączniki o identycznym wyglądzie mogą mieć całkowicie inną konfigurację styków, dlatego sam prąd znamionowy lub liczba biegunów nie wystarczy do prawidłowego doboru.

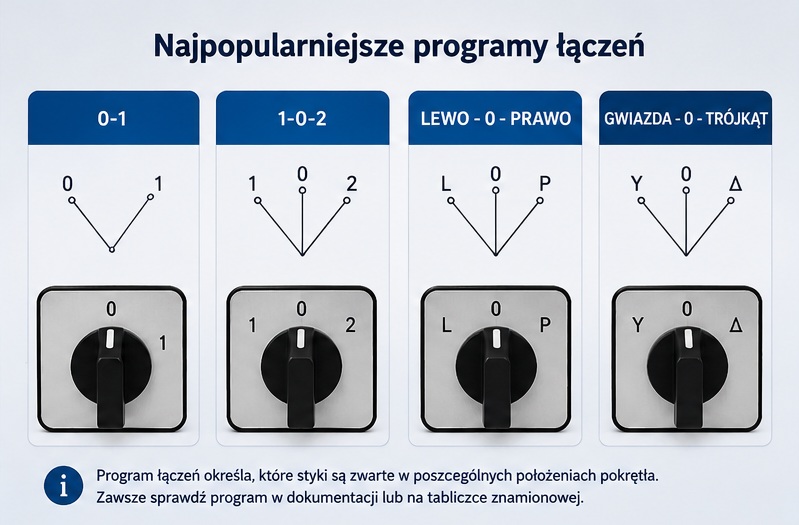

Krok 2. Sprawdź program łączeń
Program łączeń określa, które styki są zwarte w poszczególnych położeniach pokrętła.
To właśnie program jest najczęściej zapisany na tabliczce znamionowej starego łącznika lub w dokumentacji maszyny.
Przykładowo:
- 0-1
- 1-0-2
- I-II
- lewo – 0 – prawo
- gwiazda – 0 – trójkąt
Jeżeli wymieniasz uszkodzony łącznik, najlepiej odczytać jego oznaczenie producenta lub wykonać zdjęcie tabliczki znamionowej. Znacznie ułatwia to dobór odpowiedniego zamiennika.
Krok 3. Dobierz prąd znamionowy
Kolejnym parametrem jest prąd roboczy (Ie).
Najczęściej spotykane wartości to:
- 10 A
- 16 A
- 20 A
- 25 A
- 32 A
- 40 A
- 63 A
- 80 A
- 100 A
Nie należy dobierać łącznika wyłącznie na podstawie zabezpieczenia instalacji. Należy uwzględnić rzeczywisty prąd roboczy odbiornika, kategorię użytkowania oraz charakter obciążenia.
W przypadku sterowania silnikami należy dodatkowo sprawdzić moc silnika oraz kategorię pracy (np. AC-3), ponieważ dopuszczalne obciążenie może być inne niż przy obciążeniu rezystancyjnym.
Krok 4. Wybierz liczbę biegunów
Łączniki krzywkowe występują jako:
- jednobiegunowe,
- dwubiegunowe,
- trójbiegunowe,
- czterobiegunowe,
- wielosekcyjne.
Liczba biegunów zależy od liczby przełączanych przewodów.
Przykładowo:
- instalacje jednofazowe najczęściej wykorzystują modele 1P lub 2P,
- układy trójfazowe zazwyczaj wymagają wersji 3P,
- instalacje z przewodem neutralnym mogą wymagać wersji 4P.
Krok 5. Zwróć uwagę na sposób montażu
To parametr często pomijany podczas zamawiania.
Na rynku dostępne są między innymi:
- łączniki do montażu tablicowego,
- modele do zabudowy wewnątrz rozdzielnicy,
- wykonania w gotowej obudowie,
- wersje z przedłużanym wałkiem,
- wykonania z blokadą drzwi.
Jeżeli wymieniany jest istniejący element, warto sprawdzić:
- średnicę otworu montażowego,
- długość wałka,
- sposób mocowania,
- wymiary panelu.
Pozwala to uniknąć przeróbek szafy sterowniczej.
Krok 6. Dobierz odpowiedni stopień ochrony
Środowisko pracy ma ogromne znaczenie.
W suchych szafach sterowniczych najczęściej stosowane są standardowe wykonania.
Jeżeli łącznik pracuje:
- na hali produkcyjnej,
- w środowisku zapylonym,
- na zewnątrz,
- w miejscach narażonych na wilgoć,
warto wybrać wersję w obudowie o odpowiednim stopniu ochrony IP (np. IP54, IP65 lub wyższym). Producenci oferują wykonania przeznaczone do pracy nawet w wymagających warunkach przemysłowych.
Krok 7. Wybierz odpowiedniego producenta
W profesjonalnych zastosowaniach przemysłowych najczęściej spotyka się rozwiązania producentów takich jak:
- Eaton,
- Kraus & Naimer,
- Apator,
- Giovenzana.
Każdy z nich oferuje bardzo szeroką gamę programów łączeń, różne sposoby montażu oraz wykonania dostosowane do konkretnych aplikacji przemysłowych.
Czy można zastosować zamiennik?
Tak, ale tylko wtedy, gdy zgadzają się wszystkie najważniejsze parametry:
- program łączeń,
- liczba biegunów,
- prąd znamionowy,
- liczba pozycji,
- sposób montażu,
- średnica wałka,
- wymiary montażowe.
Dobór wyłącznie na podstawie wyglądu lub oznaczenia prądu może prowadzić do nieprawidłowej pracy urządzenia.
Jakie łączniki krzywkowe znajdziesz w Eshop Dopak?
W ofercie Eshop Dopak dostępne są łączniki krzywkowe przeznaczone do wielu zastosowań przemysłowych – od prostych rozłączników 0–1, przez przełączniki 1–0–2, aż po rozwiązania do sterowania silnikami i pracy w szafach sterowniczych. Asortyment obejmuje produkty renomowanych producentów, dostępne w różnych wykonaniach prądowych, z różną liczbą biegunów oraz sposobami montażu. Dzięki temu możliwe jest dopasowanie odpowiedniego modelu zarówno do nowych projektów, jak i do wymiany elementów w istniejących maszynach.
Jeżeli nie masz pewności, który model będzie właściwy, warto przygotować zdjęcie tabliczki znamionowej, oznaczenie starego łącznika lub schemat elektryczny urządzenia. Na tej podstawie znacznie łatwiej dobrać odpowiedni zamiennik.
Dobór łącznika krzywkowego nie powinien opierać się wyłącznie na jego wyglądzie czy wartości prądu znamionowego. Kluczowe znaczenie mają program łączeń, liczba biegunów, liczba pozycji, sposób montażu oraz warunki pracy urządzenia. Dopiero analiza wszystkich tych parametrów pozwala wybrać rozwiązanie, które będzie działało bezpiecznie i niezawodnie przez wiele lat.
